圖文介紹|步進電機及驅動器接線原理
發布時間：2020-10-22 08:03:32
許多2相步進電機有8根引線，這種電機可以串聯和并聯。
串聯電機電流小，扭矩大，并聯電機電感小，啟動、停止速度快。
只接 1、6，2、8 二個線圈電機也能正常轉動。
（a）雙極性線圈 （b）線圈串聯 （c）線圈并聯
2. 如何用萬用表確認線圈極性？
A 和 A 位置對調，電機會反轉。只接 1、6，2、8 二個線圈電機也能正常轉動。
l 光電隔離元件的作用：電氣隔離、抗干擾。

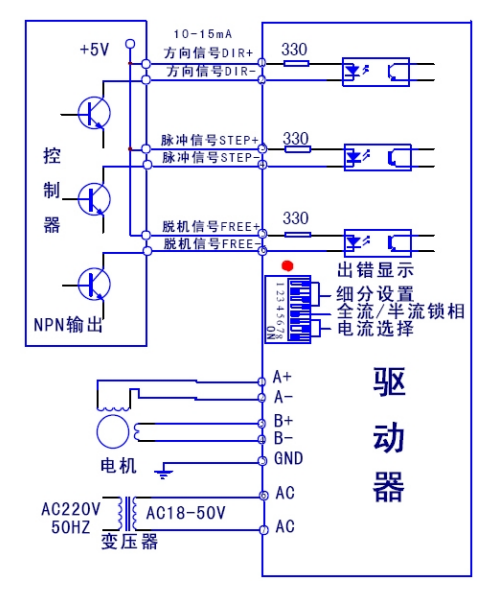

l 共陽極接法、共陰極接法：
