FD880R產品是東么川公司采用先進的DSP控制芯片與獨特的控制電路結合 一起所構成的新一代智能數字式細分型步進電機驅動器，基于精密的PID電流控制算法設計，高速大力矩輸出，靜止時動態電流自動減半，使電機溫升大為降低，最大限度發揮電機的性能，用戶可以設置1—12細分，低中，高速運行都非常平穩，幾乎沒有振動和噪音，安全解決了步進電機低速振動和噪音的缺陷，驅動器內部集成了參數自動調整功能，能針對不同參數電機自動生成最優的運行參數。
- 規格參數
- 產品特點

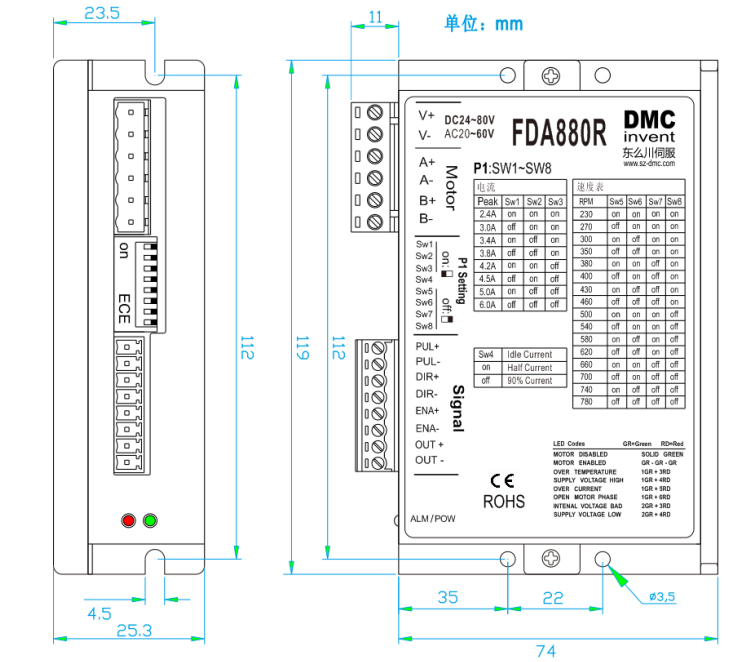

- 產品尺寸圖
- 匹配產品
- 應用領域
- 資料下載
控制信號端口：
| 端子 | 符合 | 脈沖 | 說明 |
| 1 | PU+ | 脈沖輸入正 | 4-28V信號電壓自適應 |
| 2 | PU- | 脈沖輸入負 | |
| 3 | DIR+ | 方向輸入正 | 4-28V電壓自適應 |
| 4 | DIR- | 方向輸入負 | |
| 5 | EN+ | 使能輸入正 | 4-27V信號電壓自適應 |
| 6 | EN- | 使能輸入負 | |
| 7 | OUT+ | 報警輸出負 | 光耦集電極輸出 |
| 8 | OUT- | 報警輸出負 |
| 端子 | 符合 | 名稱 | 說明 |
| 1 | V+ | 直流電源輸入正 | DC20-80V |
| 2 | V- | 直流電源輸入負 | 0V |
| 3 | A+ | 電機A相繞組正 | 接線對調A+,A-可以改變電機轉向 |
| 4 | A- | 電機A相繞組負 | |
| 5 | B+ | 電機B相繞組正 | 接線對調B+,B-可以改變電機轉向 |
| 6 | B | 電機相繞組負 |
| 輸出電流 | SW1 | SW2 | SW3 |
| 2.4A | on | on | on |
| 3.0A | off | on | on |
| 3.8A | on | off | on |
| 4.5A | off | off | on |
| 5.6A | on | on | off |
| 6.4A | off | on | off |
| 7.0A | on | off | off |
| 7.8A | off | off | off |
| 步數/轉 | SW5 | SW6 | SW7 | SW8 |
| 200 | on | on | on | on |
| 400 | off | on | on | on |
| 800 | on | off | on | on |
| 1600 | off | off | on | on |
| 3200 | on | on | off | on |
| 6400 | off | on | off | on |
| 12800 | on | off | off | on |
| 25600 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 250000 | off | off | off | off |
●體積精巧，效率高：優秀的電流控制算法使電機達到最佳的輸出表現
●超低振動，低噪音：自動計算共振點，有效抑制電機在中低速時的噪音和振動
●低價格，高性能：良好的性價比，是僅使用脈沖/方向進行運動控制客戶的上佳選擇
●無溫升，長壽命：精密控制使電機溫升較低
●干擾頻率濾波：光電隔離差分信號輸入，脈沖響應頻率最高可達2MHz
●選配合適的步進電機，最高可達3000rp
●信號端口4-28V自適應，無須加限流電阻保護端口
●功能強，返修率低：采用進口工業級元器件技術成熟穩定，過壓，欠壓，過流，短路等保護功能
●支持DMC2配置軟件平臺，方便有特殊要求客戶對驅動器進行配置
●FD880C支持RS485網絡通信運行控制
