步進電機的種類和組成結構
發布時間：2018-11-10 08:07:07
步進電機通常按勵磁方式分為三大類：
1)反應式：轉子為軟磁材料，無繞組，定、轉子開小齒、步距小。應用最廣。
2)永磁式：轉子為永磁材料，轉子的極數=每相定子極數，不開小齒，步距角較大，力矩較大
3)感應子式(混合式)： 轉子為永磁式、兩段，開小齒，混合反應式與永磁式優點：轉矩大、動態性能好、步距角小。但結構復雜，成本較高。
步進電動機結構

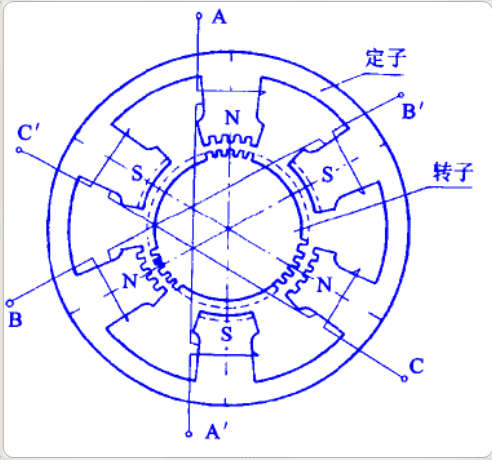

圖1反應式步進電機
特點
1)定轉子開小齒
2)定轉子均為軟磁材料
3)小步距

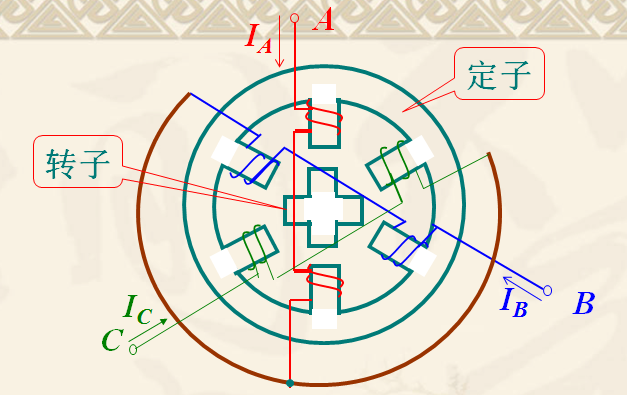

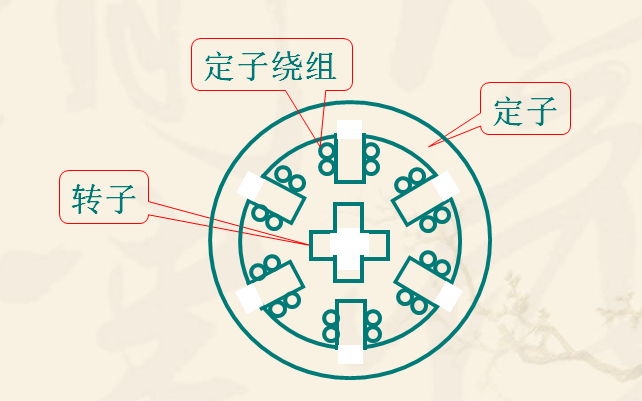

步進電機主要由兩部分構成：
定子和轉子。它們均由磁性材料構成，其上分別有六個、四個磁極 ?！《ㄗ拥牧鶄€磁極上有控制繞組，兩個相對的磁極組成一相。
注意：這里的相和三相交流電中的“相”的概念不同。步進機通的是直流電脈沖，這主要是指線路的聯接和組數的區別。

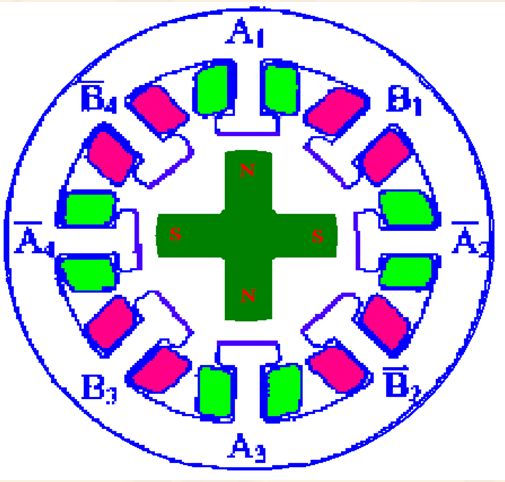

永磁式步進電機結構
特點
1)轉子磁極為永磁材料
2)定子每極相數等于轉子極數
3)不開小齒，大步矩、大力矩

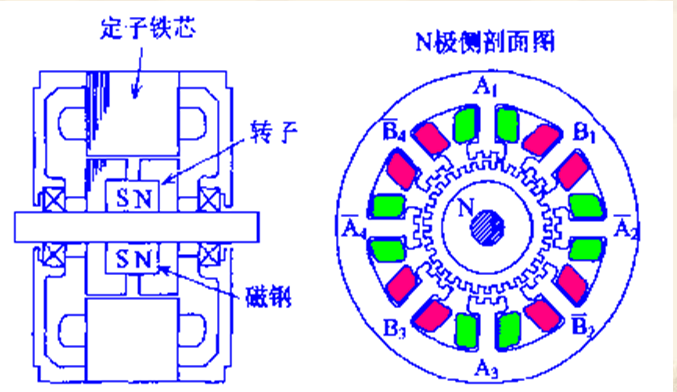

混合式步進電機(Hybrid)結構
特點：轉子永磁、兩極，定轉子均開小齒，混合二者優點。
以上為步進電機三大種類介紹和組成結構，關于更多的步進電機問題，可咨詢公司客服！
